유니콘 BN-640에서의 VLAN은 각 포트별 설정을 통해 공유기 내에서 VLAN을 구현하는 기능을 제공합니다.
지원 펌웨어 버전 : 1.94 (다운로드)
1) 설정방법은 공유기 설정(http://192.168.123.254)로 접속을 하여 [기타설정] 메뉴를 선택합니다.
2) 하단에 "VLAN설정"항목에서 "Unicast허용"의 체크를 해제하고 [적용]버튼을 클릭합니다.
만일, "Unicast허용"에 체크가 되어 있다면, 공유기의 모든 포트간에 내부네트워크 공유 및 ping응답이 가능합니다.
3) 그리고, 구성하고자 하는 포트를 선택하여 [추가]버튼을 클릭합니다.
4) 상단의 [설정저장]메뉴를 클릭하면 적용이 됩니다.

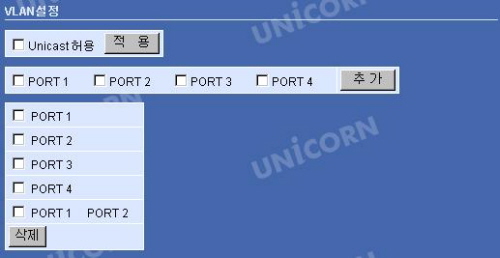

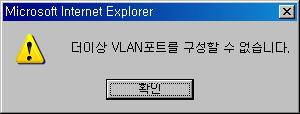

참고) VLAN의 등록은 최대 5개까지 입니다.
아래는 VLAN을 구성하는 예시들입니다. 참고하십시오.
1. 각 포트별 VLan구성

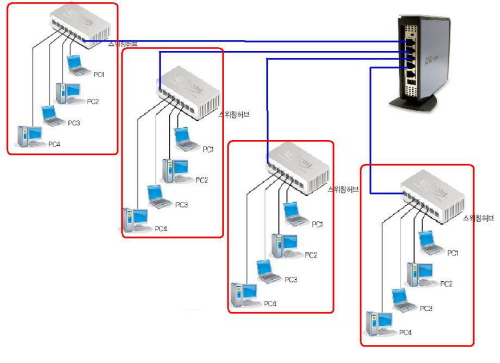

위의 그림과 같이 1~4포트에 연결된 PC나 HUB를 하나의 LAN으로 구성하여 BN-640의 각 포트간에는 내부네트워크 공유가 되지 않도록 하는 설정입니다.

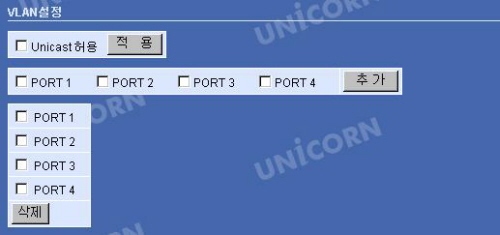

공유기 설정은 아래와 같습니다. 각 포트를 하나씩 체크하고 [추가]버튼을 클릭해야 한개의 포트씩 추가가 됩니다.
2. 2개의 포트씩 VLan 구성

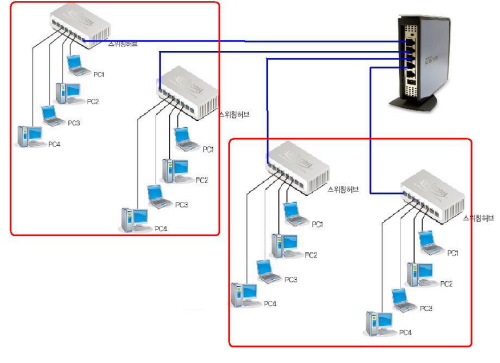

위 그림과 같이 공유기의 1/2포트, 3/4포트를 묶어 VLan으로 구현한 것으로 공유기 1번포트와 2번포트간과 3번과 4번포트간의 내부네트워크 공유가 가능하도록 한 설정입니다.
이때, 공유기의 1번이나 2번포트에 연결된 허브의 PC가 공유기의 3번이나 4번 포트에 연결된 허브의 PC로의 ping신호를 보내도 응답은 없고, 내부네트워크 공유도 되지 않습니다.

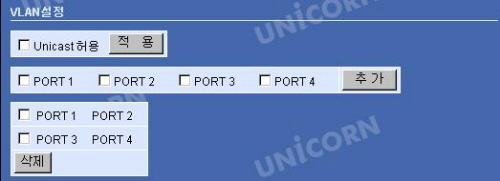

공유기 설정은 아래와 같습니다. 1번과 2번포트를 체크하고 [추가]버튼을 클릭하고, 3번과 4번포트를 체크하고 [추가]버튼을 클릭하면 됩니다.
3. 중첩된 VLan 구성

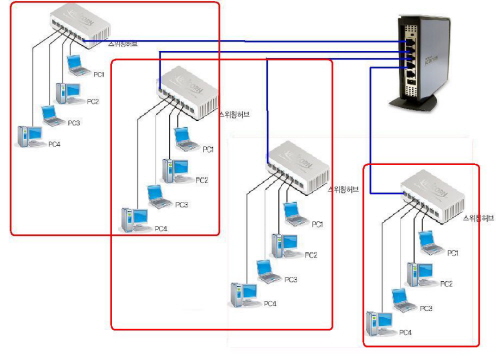

위의 그림과 같이 공유기의 1번과 2번포트가 묶여 있고, 다시 2번과 3번이 묶여서 VLAN을 구성하고, 4번은 독립적인 VLAN으로 된 구성입니다.
이때, 공유기의 2번포트에 연결된 허브의 PC들은 공유기의 1번포트에 연결된 허브의 PC들과도 네트워크 공유가 가능하고, 공유기 3번포트에 연결된 PC들과도 네트워크 공유가 가능합니다.
(단, 1번포트에 연결된 허브의 PC들과 3번포트에 연결된 허브의 PC들간에는 네트워크 공유가 되지 않습니다. 그리고, 공유기 1, 2, 3번포트의 pc들은 공유기의 4번포트에 연결된 허브의 PC들과는 네트워크 공유되지 않습니다.)

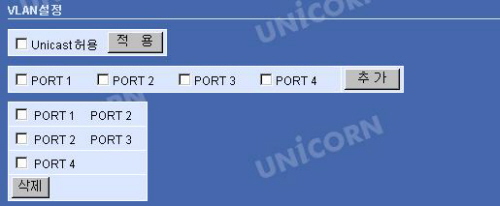

공유기 설정은 아래와 같습니다. 1번과 2번포트를 체크하고 [추가]버튼을 클릭하고, 2번과 3번포트를 체크하고 [추가]버튼을 클릭합니다. 그리고, 4번포트를 클릭하고 [추가]버튼을 클릭하면 됩니다.
