TS-SW1 ,TS-SW2 ,TS-SW3 제품 연결시 문제점 해결방법
페이지 정보
작성자 서진네트웍스 댓글 0건 조회 331회 작성일 25-08-14 10:08본문
TS-SW1 ,TS-SW2 ,TS-SW3 제품 연결시 오작동에 대한
문제점 해결방법
(예시) TS-SW1 ,SW2 ,SW3 제품을 연결하기전에 핸드폰
카메라을 이용해서 기존 스위치에 케이블 위치을
촬영해 두시면 연결하시는데 도움이 됩니다.

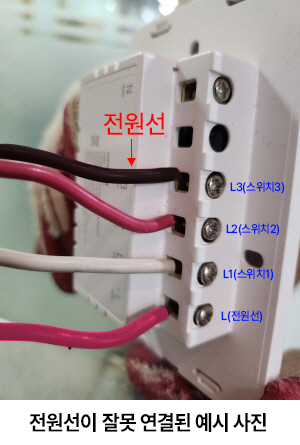

위 사진은 전원선(검정색)을 제품의 "L"포트에 연결해야 하나
위 사진은 "L3"포트에 전원선을 잘못 연결한 모습니다.
아래내용은 연결을 잘못했을경우 나타나는 증상들입니다.
- L1 L2 불은 정상인데 L3(3번스위치) 눌렀을때 전원이 들어오는 않는 증상
- L1,L2 ,L3 버튼를 각각 클릭했는데 전체적으로 전등이 전부켜지거나 또는
전체적으로 전부 전등이 꺼지는 증상
위와 같은 증상은 전원선이 전원포트(L)에 연결을 하지않고
다른 포트에 잘못 연결이 되서 일어나는 증상입니다.
전기선을 벽스위치 각포트에 맞게
연결을 해야 정상적으로 작동이 가능합니다(메뉴얼 참조, 상세페이지 참조)

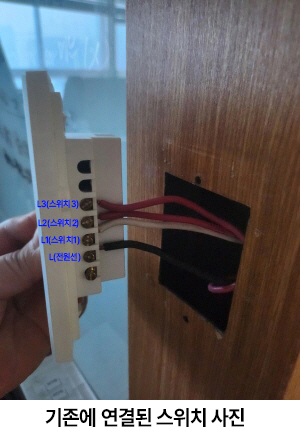

아래 사진은 정상적으로 전원선을 연결한 사진입니다.
TS-SW1 TS-SW2 , TS-SW3 제품 연결후 문제가
발생 할경우 캐패시터(콘덴서)를 연결 하시면
정상적으로 사용이 가능합니다.
아래와 같은 증상이 발생할 경우
반드시 동봉된 캐패시터를 연결해 주어야 합니다.
- 깜박거리나 , 잔상등이 일어나는 증상
- 처음에는 이상없이 작동이 되었는데 몇일후
버튼를 눌려도 작동이 안되는 증상
- 잠깐 불이 들어오고 바로 전원이 나가는 증상
- 버튼을 여러번 눌려야 작동이 되는증상

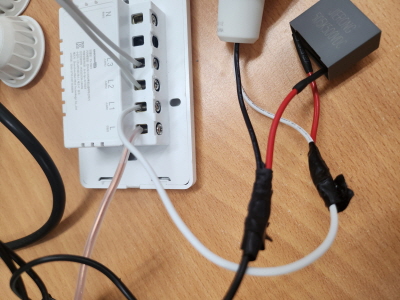

캐패시터는 'L1'포트에 연결된 조명쪽에
캐패시터(콘덴서) 연결작업 해 주어야 합니다.(중요)
위와같은 방법대로 진행하고도 이상 증상이 발생한다면 1588-2713 고객상담실로 전화주세요
